Raychem瑞侃XTV2-CT自控溫電伴熱線

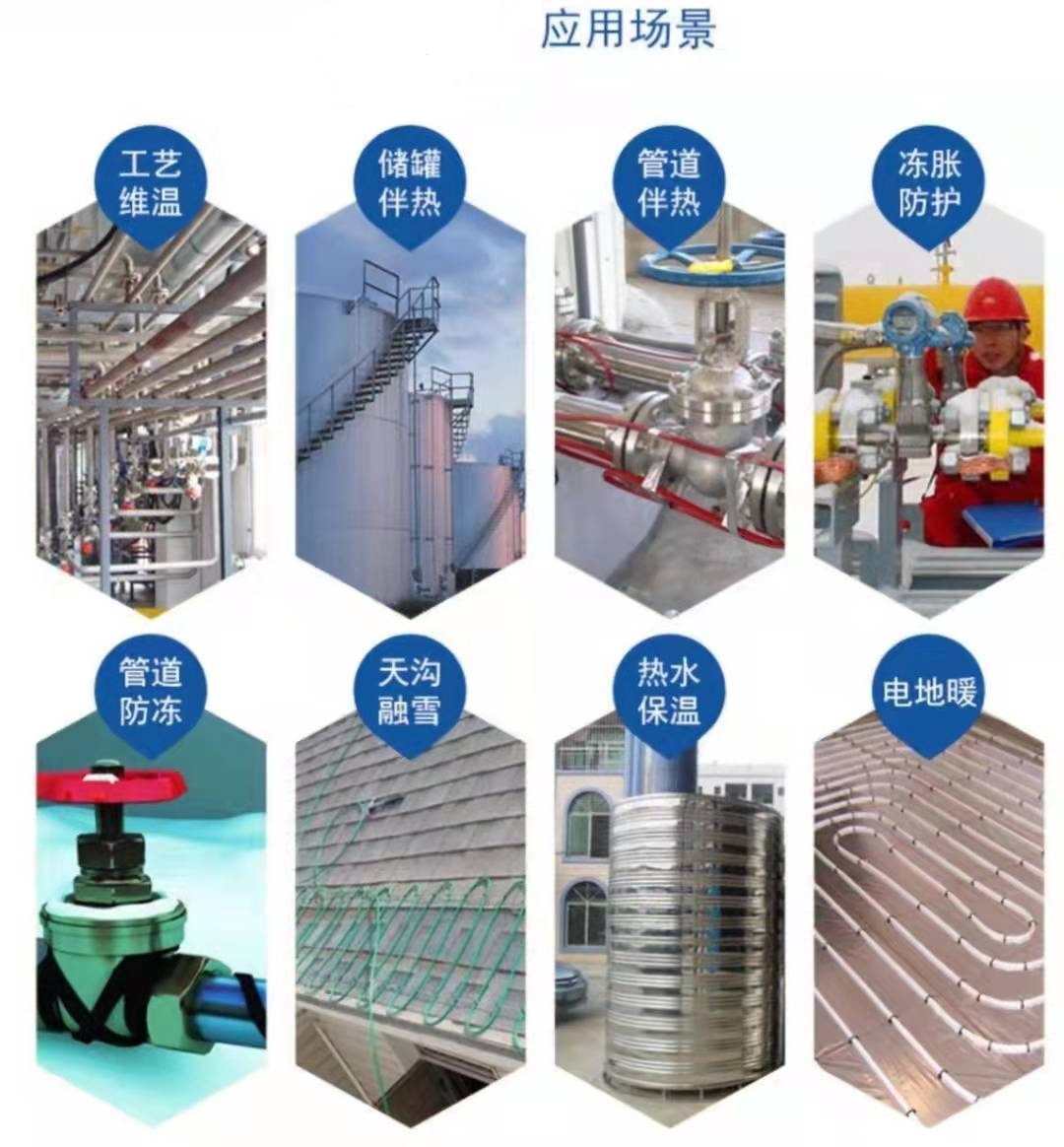

1.Raychem瑞侃XTV2-CT自控溫電伴熱線專用于需間歇性高溫蒸汽吹掃(zui高至21 5℃)工藝管線或容器儲罐的防凍和保溫，zui高維持溫度為121℃。伴熱線適用于普通區危險區或腐蝕區。產品型號如下：
5XTV2-CT | 10XTV2-CT | 15XTV2-CT | 20XTV2-CT | (10℃時發熱量) |
(16W/m) | (33W/m) | (49W/m) | (66W/m) |
2.熱線結構：
[1] 銅芯導線(23mm2) [2] 絕緣分隔片 [3] 導電塑料線(螺旋纏繞)
[4] 氟塑料絕緣層 [5] 鍍錫銅絲編織屏蔽 [6] 氟塑料絕緣防腐外套
3.性能參數(詳細參數請參閱瑞侃標準73和73X)：
3.1標準顏色：紅色
3.2溫度范圍：zui高維持溫度121℃，zui高暴露溫度215℃
3.3施工溫度：zui低-30℃
3.4熱穩定性：由10℃~260℃間來回循環600次后，熱線發熱量維持在90％以上
3.5撓曲半徑：20℃室溫時為12.7mm，-30℃低溫時為50.8mm
3.6絕緣電阻：熱線長度300米環境溫度75℃時，用2 500VDC搖表搖試1分鐘絕緣電阻(導線與屏蔽間)zui小值為1000MΩ
3.7尺寸/重量：
型號 | 5XTV2-CT | 10XTV2-CT | 15XTV2-CT | 20XTV2-CT |
厚 | 7.7 | 7.7 | 7.7 | 7.7 |
寬 | 12.5 | 12.5 | 12.5 | 12.5 |
重(g/m) | 170 | 170 | 170 | 170 |
3.8自控系數：
型號 | 溫度條件 | zui低自控系數 |
5XTV2-CT型 | 65℃至120℃ | 0.07(W/m)/℃ |
10XTV2-CT型 | 65℃至120℃ | 0.14(W/m)/℃ |
15XTV2-CT型 | 65℃至120℃ | 0.21(W/m)/℃ |
20XTV2-CT型 | 65℃至120℃ | 0.29(W/m)/℃ |
